陶瓷闸阀

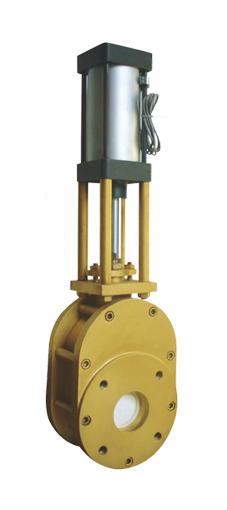

Z643TC气动单闸板陶瓷闸阀/ Z644TC气动双闸板陶瓷闸阀用于电厂干灰系统仓泵进料阀，可用于高硬度的颗粒介质，也可用于矿山、造纸、化工等各类有磨损的干粉尘、水蒸气的官道上作启闭之用。公称压力1.0MPa，适应温度≤150℃。
密封面采用硬密封与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高，使用寿命是普通材料阀门的510倍。因此具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小，所以本阀为用户带来极高的经济利益。
本阀料口全流通无阻挡物，有压缩空气自动吹堵装置，卡灰、积灰现象少。
本阀采用高档曾韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长。结构紧凑可任意角度安装。
 |
 |
| 单闸板陶瓷闸阀 | 双闸板陶瓷闸阀 |
陶瓷闸阀 结构特点
1、 以气缸为驱动装置，直接推动闸板上下运动，启闭速度快。
2、 双闸板间采用浮动连接，在介质压力作用下形成可靠的单向密封。同时浮动连接可令闸板启闭时因轴线不同心而旋转上升，使闸板与阀座间的磨擦纹路均匀分布，不会产生线装磨损，大大提高使用寿命，
3、 阀体及闸板密封面衬耐磨陶瓷，耐磨性能优越。
4、 体积小，便于运输，安装和维护。
陶瓷闸阀 工作原理
当气缸通过阀杆带动闸板下行时，闸板与阀体密封面吻合，将通道切断，即为关闭；反之则为开启。
陶瓷闸阀 安装、使用与保养
1、 安装前应将阀门清洗干净，并清除在运输过程中可能造成的缺陷。
2、 核对阀门上的标识及铭牌是否符合使用要求。
3、 本阀阀门可安装在任意角度的管道上。
4、 本阀门运行时应全开或全关，不能做节流阀使用，否则密封面将被冲刷导致加速磨损。
5、 若长期存放，应存在于干燥通风的室内，定期检查，防止生锈。
6、 运输过程中防止磕碰。
陶瓷闸阀 应用规范
单闸板陶瓷闸阀
|
设计与制造 |
JB/T 8691 |
|
|
连接端尺寸 |
结构长度 |
厂商标准 |
|
法兰尺寸 |
厂商标准 |
|
|
检验与试验 |
GB/T JB/T8691 |
|
|
材料 |
碳钢 |
GB/T 12229 |
|
标志 |
GB/T 12220 |
|
|
供货 |
GB/T 12252 |
|
双闸板陶瓷闸阀
|
设计与制造 |
GB/T 12224 |
|
|
连接端尺寸 |
结构长度 |
厂商标准 |
|
法兰尺寸 |
JB/T 79.1 |
|
|
检验与试验 |
GB/T 9092 |
|
|
材料 |
碳钢 |
GB/T 12229 |
|
不锈钢 |
GB/T 12230 |
|
|
标志 |
GB/T 12220 |
|
|
供货 |
GB/T 12252 |
|
单闸板陶瓷闸阀 主要零件材料
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀体 |
WCB |
5 |
销轴 |
GB/T 882 |
|
2 |
阀座 |
A 105+工程陶瓷 |
6 |
阀杆 |
Q235+镀铬 |
|
3 |
阀板 |
合金钢+工程陶瓷 |
7 |
气动装置 |
|

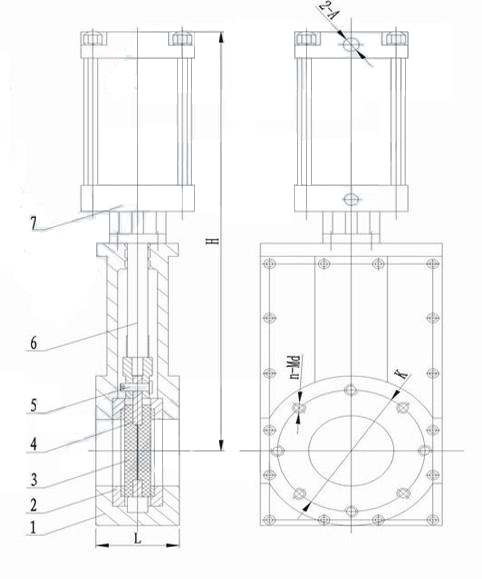

单闸板陶瓷闸阀 主要外形尺寸
|
DN |
PN(10kg) |
L |
K |
H |
n-Md |
气缸进气孔2-A |
|
50 |
10 |
100 |
125 |
320 |
4-M16 |
2-G1/4 |
|
65 |
100 |
145 |
345 |
4-M16 |
2-G1/4 |
|
|
80 |
100 |
160 |
380 |
8-M16 |
2-G1/4 |
|
|
100 |
100 |
180 |
440 |
8-M16 |
2-G1/4 |
|
|
125 |
100 |
210 |
465 |
8-M16 |
2-G1/4 |
|
|
150 |
100 |
240 |
620 |
8-M20 |
2-G1/4 |
|
|
200 |
100 |
295 |
650 |
8-M20 |
2-G1/4 |
双闸板陶瓷闸阀 主要零件材料
|
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
|
1 |
阀体 |
WCB |
7 |
中阀体 |
WCB |
|
2 |
阀板 |
复合工程陶瓷 |
8 |
填料 |
柔性石墨 |
|
3 |
阀座 |
复合工程陶瓷 |
9 |
填料压盖 |
2Cr13 |
|
4 |
阀杆 |
2Cr13 |
10 |
支架 |
Q235 |
|
5 |
双头螺栓 |
35CrMoVA |
11 |
气动装置 |
|
|
6 |
螺母 |
25 |
|
||
双闸板陶瓷闸阀 主要外形尺寸
|
DN |
PN(10kg) |
L |
D |
D1 |
C |
H |
n-d |
|
50 |
10 |
200 |
160 |
125 |
16 |
520 |
4-φ18 |
|
65 |
220 |
180 |
145 |
18 |
595 |
4-φ18 |
|
|
80 |
240 |
195 |
160 |
20 |
635 |
8-φ18 |
|
|
100 |
280 |
215 |
180 |
20 |
630 |
8-φ18 |
|
|
125 |
300 |
245 |
210 |
22 |
715 |
8-φ18 |
|
|
150 |
320 |
280 |
240 |
24 |
840 |
8-φ23 |
|
|
175 |
320 |
310 |
270 |
26 |
885 |
8-φ23 |
|
|
200 |
350 |
335 |
295 |
26 |
1155 |
8-φ23 |
|
|
250 |
400 |
405 |
350 |
30 |
1400 |
8-φ23 |
|
|
300 |
450 |
460 |
400 |
30 |
1800 |
12-φ23 |
