J744X/J644X角式快开排泥阀

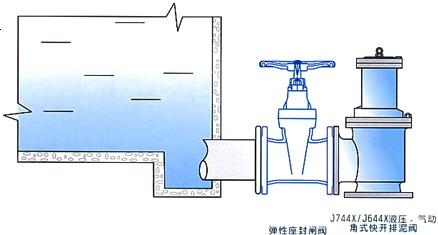

J744X/J644X液压、气动角式快开排泥阀，是一种由液压源或气动源作执行机构的角型截止类阀门。通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。该阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦为橡胶密封,无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便，安全可靠。
技术参数
公称压力0 6MPa、1 0MPa
公称通径：100"～400mm
低马驱动压力：0.15MPa
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598
主要零部件材料
|
零件名称 |
月体、月盖 |
膜片压板、阀盘 |
阀杆 |
膜片 |
|
材 料 |
铸铁、球铁、碳钢 |
球铁、青铜 |
不镕钢 |
尼龙强化橡胶 |
主要外形连接尺寸
|
DN |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|
H |
480 |
500 |
620 |
735 |
805 |
940 |
1100 |
1200 |
|
L1 |
135 |
145 |
175 |
225 |
260 |
280 |
305 |
340 |
|
L2 |
125 |
125 |
145 |
185 |
205 |
245 |
270 |
310 |
