100S角式排泥阀
100S角式隔膜式排泥阀是一种角型隔膜式截止类阀门。通常安装在污水处理厂沉淀池底部，用以排除池底沉淀的泥砂和污物。阀门内部为尼龙强化橡胶隔膜，并设计为角型结构，利于污物的顺利排除，安装方便，使用寿命长。
主要零件材料
|
零件名称 |
阀体、阀盖 |
阀瓣、弹簧 |
薄膜 |
|
材料 |
铸铁 |
不锈钢 |
尼龙强SX橡胶 |
主要技术参数
|
公称压力(Mpa) |
壳体试验压力(MPa) |
密封试验压力(MPa) |
适用介质 |
介质温度(℃) |
|
1.0 |
1.5 |
1.1 |
底泥、泥渣等 |
0～80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
主要外形尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
H |
125 |
145 |
155 |
175 |
200 |
225 |
275 |
325 |
375 |

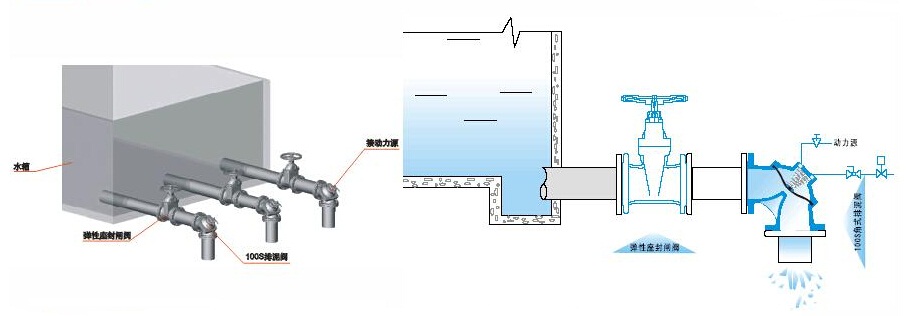

安装示意图
